UVC-S300

产品型号
Multi-Format
数据下载
  • 概述
  • 技术规格
  • 配置
  • 订购信息

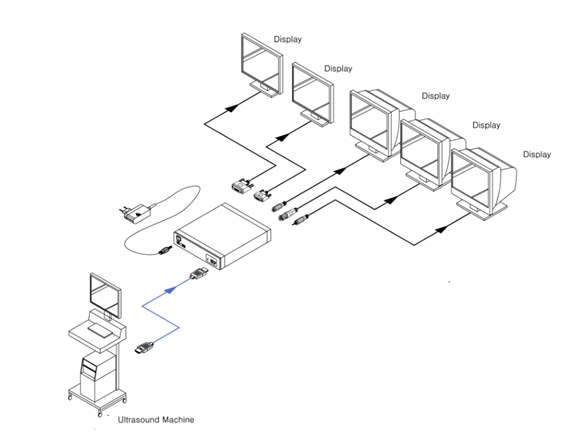

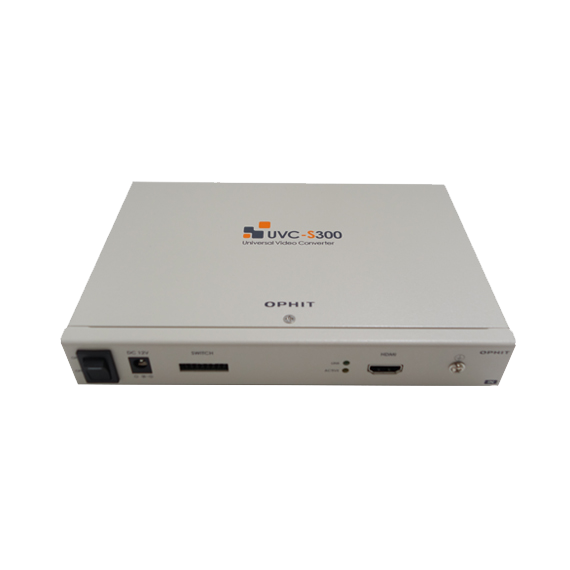

这款通用视频转换器(型号:UVC-S300)是功能强大的多格式视频输入/输出转换器,能够将数字转换为模拟。本机具有数字 HDMI 端口作为输入格式和复合(RCA 和 BNC)/S-Video/D-SUB/DVI 作为输出格式。输入视频信号 (HDMI) 转换为 5(五种)输出格式作为模拟复合(RCA 和 BNC)/S-Video/D-SUB 和 1(一种)数字 DVI 输出。该装置具有裁剪功能,可在 S-Video /复合输出格式中使用。该装置的设计具有严格的安全要求,例如医疗环境和其他类似限制位置。


特征

• 将数字视频信号转换为模拟视频信号

• 输入格式:HDMI

• 5 种输出格式:D-Sub、DVI、S-Video、复合(RCA 和 BNC)

• 5 个同时输出。

- HDMI 输入时,DVI / D-SUB 输出到相同尺寸的屏幕(NO Crop)

• 输出 S-video / Composite 输出以在 HDMI 时按比例缩小

- 输入可用于 S-VIDEO 中的 7 种裁剪/Dip 开关使用的复合输出。

• 输出 S-video / Composite 输出以在 HDMI 时按比例缩小

- 输入可用于 S-VIDEO/Composite 中的裁剪位置

- 使用来自系统 I2C 信号线的通信命令输出。

• NTSC/PAL 输出可通过 Dip 开关选择(S 视频 / 复合)

• 可同时用于 RCA 和 BNC 端口输出作为复合输出。

• 符合 DVI 1.0

• EMC 和安全:CE、UL、FCC

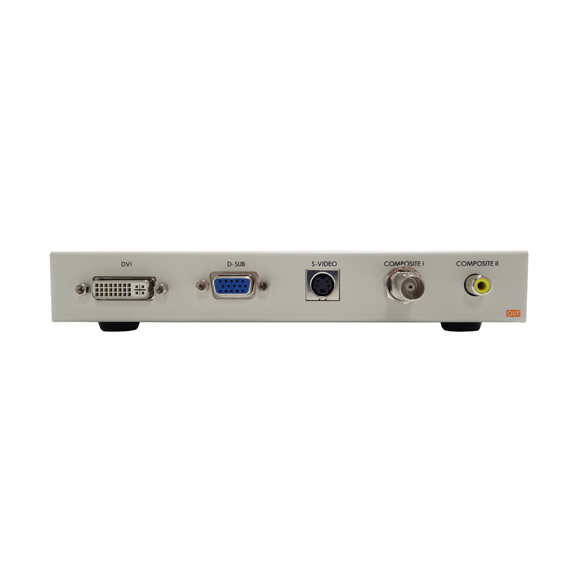

• 连接器 :

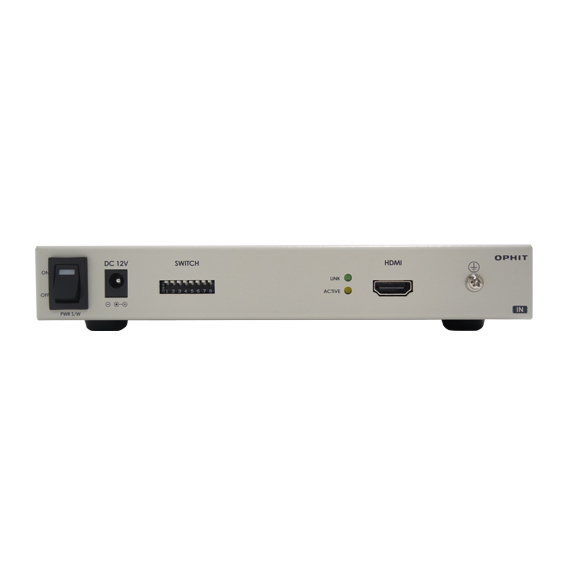

- 输入:HDMI(母) x 1

- 输出 : DVI 24Pin(female) x 1, D-sub(female) x 1

S-video(female) x 1, Composite(BNC x 1, RCA x 1)

• 支持分辨率

- 输入:1024x768@50/60Hz

1280x1024@50/60Hz

1920x1080@50/60Hz

- 输出 : DVI : 1024x768@50/60Hz, 1280x1024@50/60Hz, 1920x1080@50/60Hz (转换和旁路)

D-Sub:1024x768@50/60Hz、1280x1024@50/60Hz、1920x1080@50/60Hz(转换和旁路)

S 视频:NTSC-M 或 PAL-BGHI(裁剪图像)

• 功耗:9W(最大)

• 电源:100-240 V 50-60Hz,DC 12V,2.5A

• 尺寸:200mm(W) x 137mm(D) x 30mm(H),公差:± 0.1mm

• 工作温度范围:0°C ~ 45°C

• 储存温度范围:-10°C ~ 70°C



包裹

• UVC-S300

• HDMI 到 HDMI 电缆(长度:1.0 m)

• 用户说明书


订购信息

• UVC-S300
