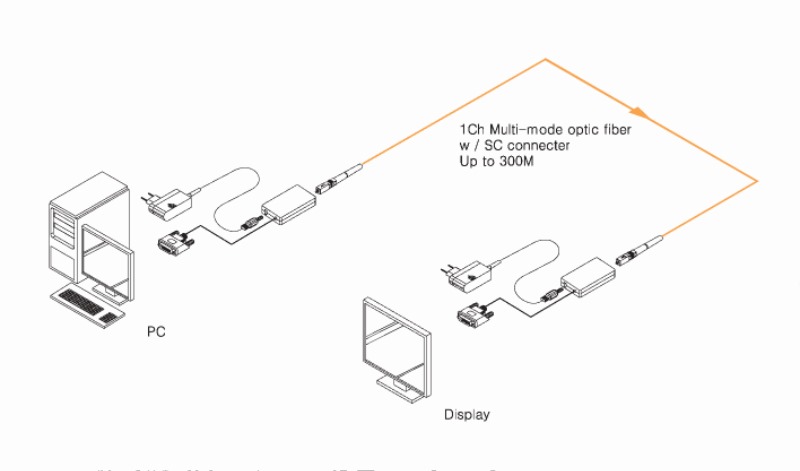

配置
订购信息

DSHB 是支持 HDCP 的光纤 DVI 尾纤模块延长器，旨在通过光传输技术让基于 DVI 标准的数字平板显示器远离主机超过 300 米（1,000 英尺）。它可以通过光纤实时传输EDID数据和HDCP。 DSHB 可用于 DVI 设备以及 HDMI 标准设备，如蓝光播放器、PS-3 以及 DVI 设备。

特征

• 1通道SC型多模光纤高速远距离传输

• 支持分辨率高达 HDTV / 1080p、PC / WUXGA (1920x1200)

• TMDS 视频信号和 EDID 数据通过光纤传输

• 符合 HDCP

• EMC：KC 认证

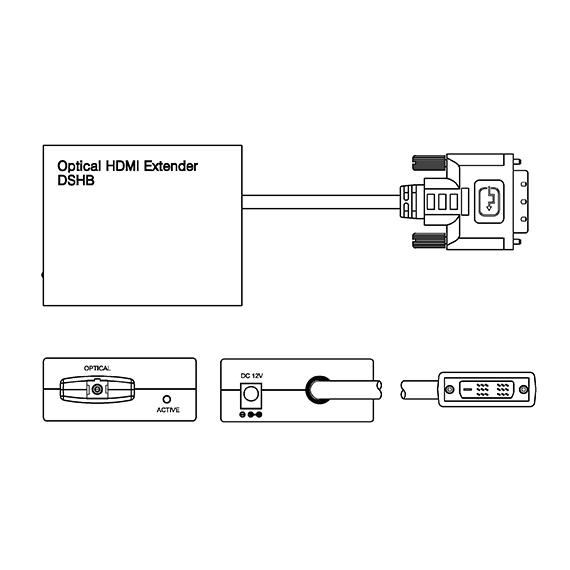

• 连接器（发射器）：DVI-D（公）、SC 连接器（母）

• 连接器（接收器）：DVI-D（公）、SC 连接器（母）

• 光纤：1ch / 多模(50/125μm)

• 像素时钟：225MHz（单链路）

• 支持分辨率和距离

- WUXGA (1920 x 1200) @ 60Hz / 300M (1,000ft)

- 1080p (1920 x 1080) @ 60Hz / 300M (1,000ft)

• 功耗（发射器）：1.3W（最大）

• 功耗（接收器）：1.1W（最大）

• 电源（发射器和接收器）：100~240V DC 12V

• 尺寸：180W x 75D x 35H (mm)

• 工作温度范围：0°C ~ 50°C

• 储存温度范围：-20°C ~ 70°C

包裹

• 发射器、接收器

• 2 个电源适配器

• 用户说明书
